KG01G—DG系列 测宽仪
咨询电话：17331253826
微信关注
1、产品简介：

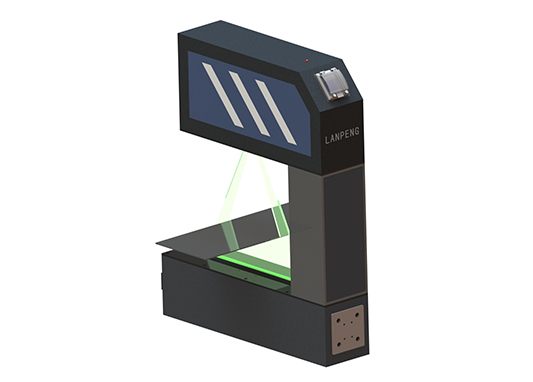

设备采用广角测头测量，测头竖直布置，设备主要配置小型单片机系统、外接数码管显示屏，根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置剪刀叉升降平台等辅助设备。
2、测量原理：

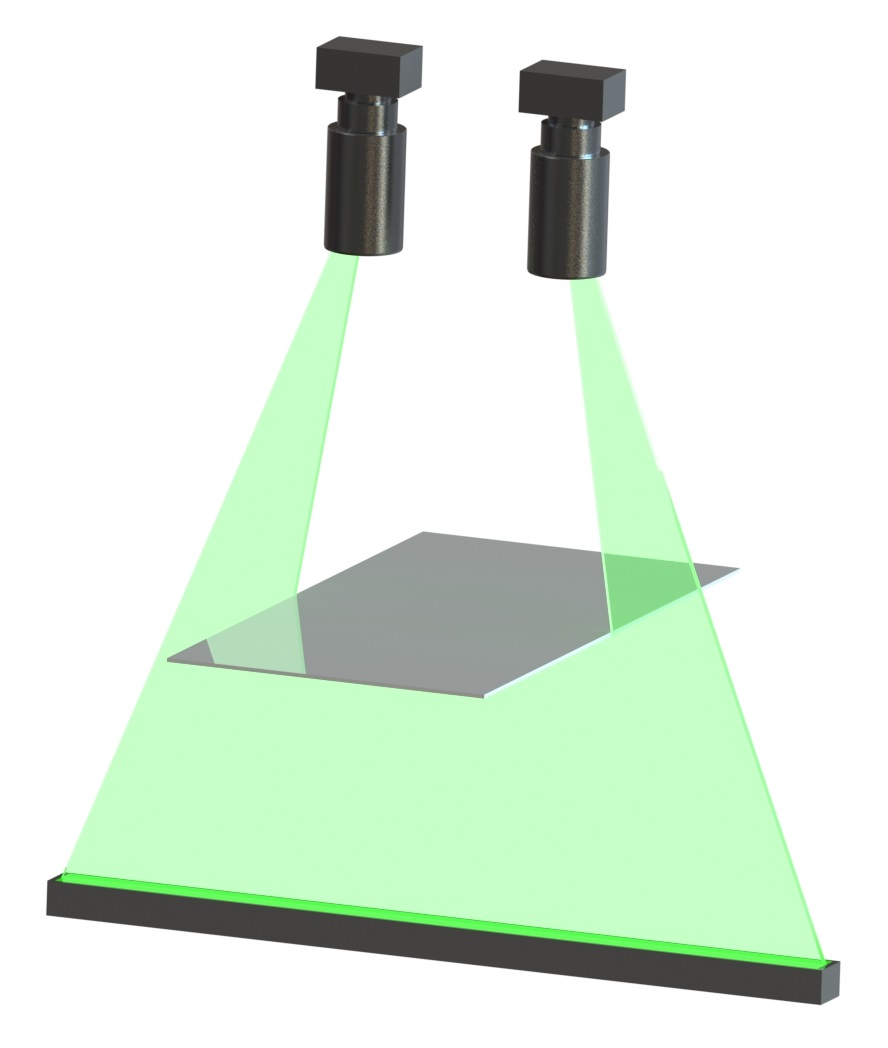

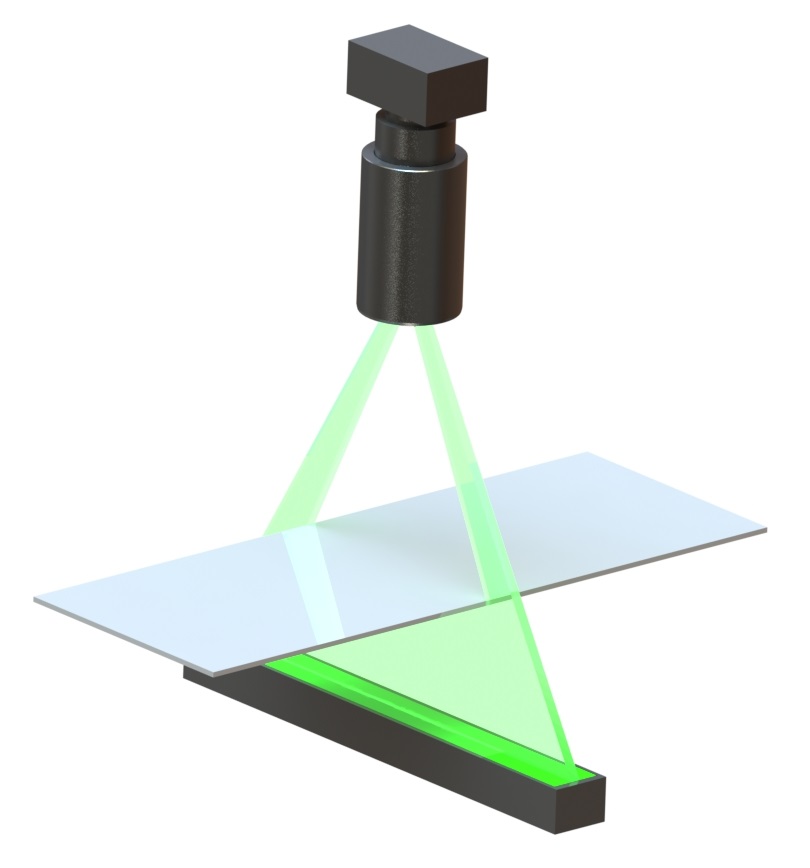

广角光电测头简称广角测头，是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源，光源的长度根据测头的视野角度和距离确定。广角测头的优点是视野范围大，可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象，所以利用广角测头测量需要进行物距修正。
3、功能描述：
（1）液晶屏显示内容：实时测量值、标准值、上下公差等。
（2）外接屏显示内容：实时测量值。
（3）产品参数设置：可设置产品规格、标准宽度值、上下公差等参数。
（4）系统参数设置：可设置刷新频率、通信端口、系统的校零等。
（5）报警设置：可设置报警的阈值，测量值超差时声光报警。
（6）修正功能：自动修正，放入标准直径量块后自动校准；手动修正，填入修正量（需增加或减小的数值）后修正。
（7）开关量信号输出功能：当测量数据超过设定的范围时，输出开关量信号。
（8）上下抖动修正功能（需选配激光测距传感器）。
4、适用范围：
设备主要用于金属板、带、橡胶板、塑料板、布匹等生产线的板面呈水平状态通过的在线测宽。
5、技术参数：
|
型号 |
测量范围 （mm） |
被测物宽度 （mm） |
测量精度 （mm） |
重复精度 （mm） |
测量频率 （Hz） |
外形尺寸 （mm）（L×W×H） |
重量（KG） |
|
KG01G-DG300 |
0-300 |
10-250 |
±0.06 |
0.02 |
2000 |
980×235×1200 |
240 |
|
KG01G-SG600 |
0-600 |
10-550 |
±0.12 |
0.04 |
2000 |
1280×235×1300 |
300 |
|
KG01G-SG1000 |
0-1000 |
10-950 |
±0.18 |
0.06 |
2000 |
1680×235×1500 |
420 |
