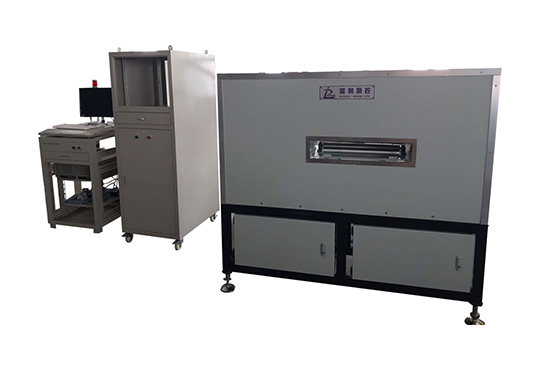

HW03—SY系列 止水带三点测厚仪
咨询电话：17331253826
微信关注
产品简介：
该设备是我公司为止水带行业开发的专业测量设备，可测量各种截面形状的工程用止水带。设备内置3对激光位移传感器测量止水带3个点的厚度尺寸，传感器安装在直线导轨滑台上，可沿止水带宽度方向扫描测量各宽度坐标上的厚度。直线导轨滑台由伺服电机驱动，其内置编码器可实时向控制系统发送各测量点的位置数据。测量软件系统解析厚度数据和坐标数据后对应显示止水带各宽度坐标点的厚度。
测量软件系统可根据坐标数据和厚度数据自动拟合止水带的截面形状并与标准图纸比对，当测量数据超过设定的公差范围时，系统自动报警提示。
基本原理：
功能描述：
产品参数设置：可设置止水带的标准厚度、肋部标准厚度、允许厚度差值等。
测量点间距设置功能：可以设置相邻测量点的间距尺寸，设置完成后自动调整测量点间距。
报警功能：当测量的圆周上的壁厚差值超过设定的公差范围时，自动声光报警。
数据存储功能：每次测量均保存记录，保存时间大于6年。
数据上传功能：系统预留TCP/IP接口，可通过网线将测量数据上传至上位计算机。
校准功能：当测量误差过大时，放入标准量块后校准即可回复功能。
适用行业：
橡胶止水带等。
技术参数：
|
型号 |
测量范围 （mm） |
测量精度 （mm） |
测量频率 （Hz） |
重复精度 （mm） |
使用环境温度 （℃） |
|
HW03-SY30 |
0-30 |
±0.05 |
1000 |
0.01 |
-10-50 |
|
HW03-SY50 |
0-50 |
±0.15 |
1000 |
0.03 |
-10-50 |
注：设备型号中版本号随技术升级变化，订货型号以合同约定为准。其他型号可定制。
