HZ06-SY10型 六点测厚仪
咨询电话:17331253826
微信关注
产品简介:
该设备应用高精度接触式传感器,对硬质板材类实现高精度的多点测量,操作方便、运行可靠、测量准确。配备工控机和蓝鹏软件系统,可对测量数据进行记录、统计、分析等。

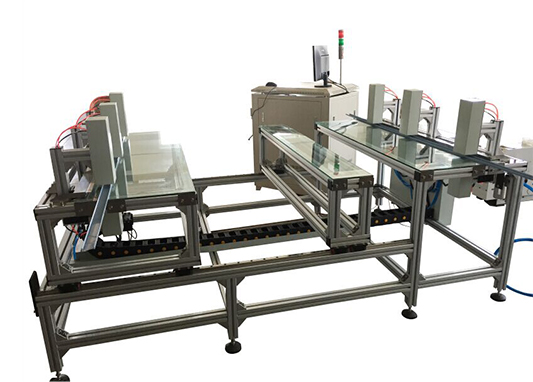

设备主体由固定支架、中间托架和活动支架三大部分组成,其中固定支架和活动支架上分别设置3对气缸型直线位移传感器,每对传感器可以测量1个测量点的厚度尺寸,测量点的位置均可根据板材长宽尺寸调整。传感器自带气缸,不测量时测量杆缩回传感器外壳,测量时通过电磁阀给气缸供气使测量杆伸出压紧板材进行测量。
设备组成:
整套设备主要包括:接触式传感器(共6对)、传感器座、固定支架、中间托架、活动支架、钢化玻璃板、直线导轨、滑块、控制柜、工控机、显示器、报警器、打印机等。
软件功能

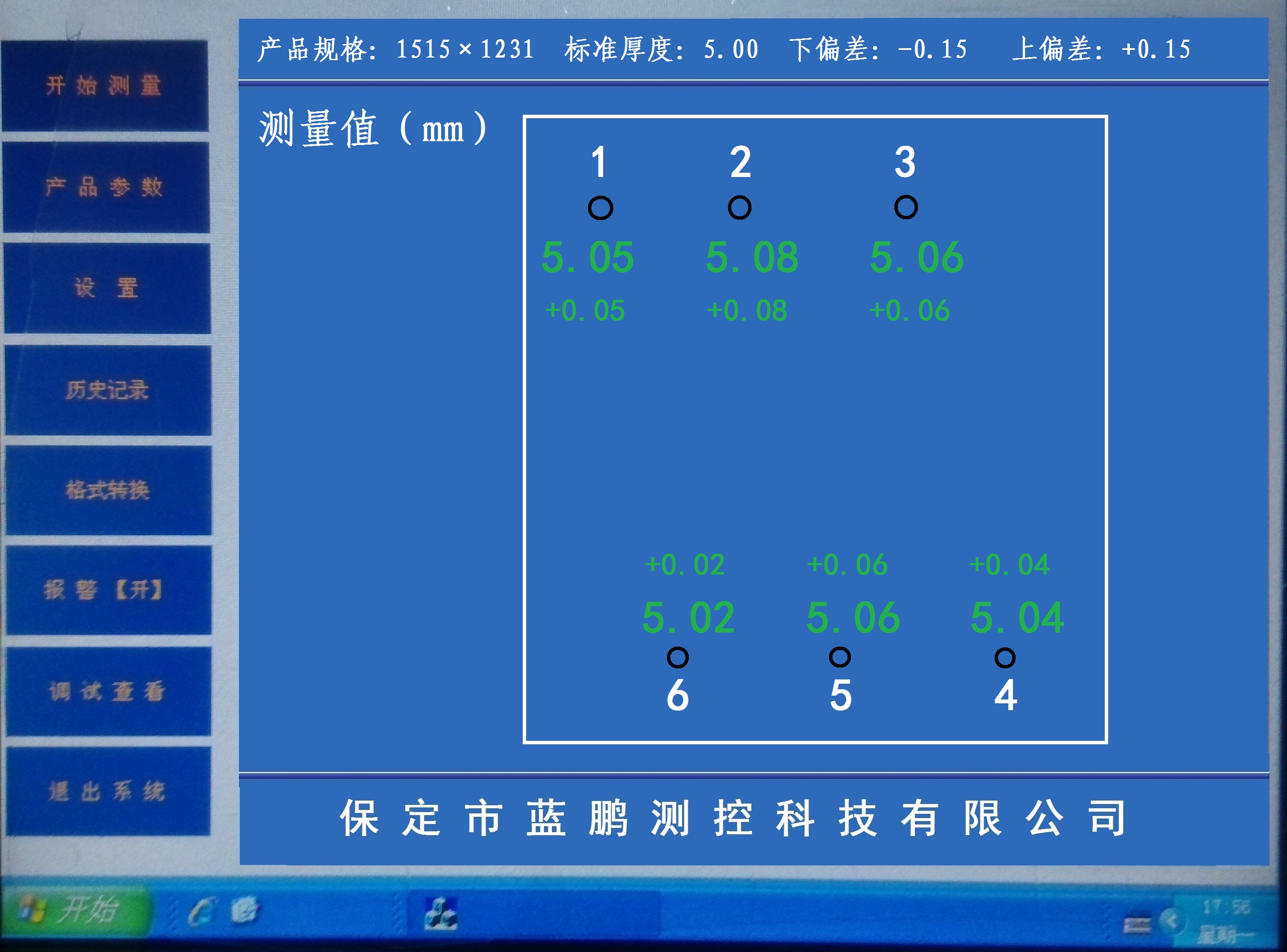

显示器显示:产品规格、标准厚度、上下偏差、6个测量点的厚度值、6个测量点的厚度偏差值等。系统界面如图3所示。当测量数据处于设定的公差范围内时,测量值及偏差值的数据颜色为绿色;当测量数据小于设定的下偏差时,相应测量点的数据显示为黄色;当测量数据大于设定的上偏差时,相应点的测量数据显示为红色。
图3 测量系统主界面
产品参数设置:可设置产品规格及相应的厚度标准值及上下公差等。
系统参数设置功能:可以设置串口、传感器、系统的校零和校准、刷新频率等。
报警功能:当测量值超过设定的公差范围时,自动声光报警。报警为分级报警,测量值超过上限值时红灯闪烁同时声音报警;测量值低于下限值时绿灯或蓝灯闪烁同时声音报警。便于操作人员对不合格品进行分拣。另外,可设定几个点超差进行报警。
数据存储功能:每次测量均保存记录,记录结果保存为Excel连续表单,可分批打印。
校准功能:当测量误差过大时,放入标准量块后校准即可回复功能。
适用范围:
设备主要用于裁剪后的PVC地板、钢板、铝板等厚度的多点精确测量。
技术参数:
1、厚度测量范围(mm):1-10 ;
2、测量精度(mm):±0.02 ;
3、测量点数量:6个(位置可调);
4、采样周期(ms):1 ;
5、上方传感器压力(g):210 ;
6、下方传感器压力(g):150 ;
7、传感器正常使用寿命:>800万次 ;
8、预计每张板测量用时(s):≤8(不含取、放地板用时);
9、外形尺寸 2150×1420×850mm。
