HW03—SG系列 三点测厚仪
咨询电话：17331253826
微信关注
产品简介：

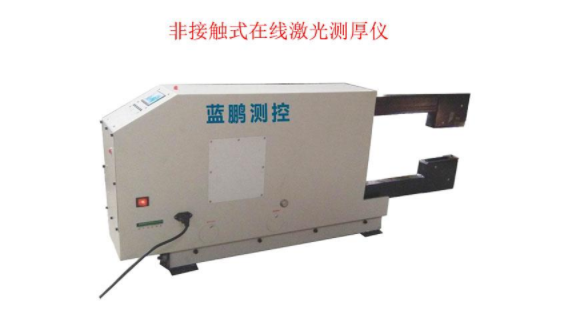

该系列测厚仪整体采用C型架结构，C型架上安装上下各三个对射的激光位移传感器，可测量被测物宽度方向三个点的厚度尺寸。C型架可固定式安装，随生产线上板材的移动测量板材上三条线的厚度尺寸。C型架下也可以设置导轨和滑块，并利用电机带动C型架往复运动形成三个点的扫描式测量。测厚仪配置单片机计算系统，测量时可实时观察厚度数据变化。
该系列测厚仪不仅适用于常温物体的测量（上图所示为常温测量产品），也同样适用于高温的热轧金属板材等的测量。在测量高温轧制板材时，C型架和测量传感器应采取水冷、风冷和保温等防护措施，保证传感器处于正常工作温度范围之内。
激光测厚仪的优点在于它是非接触测量，不会因为磨损而损失精度，尤其适用于测量在生产线上运动的物体。
基本原理 :
功能描述：
1、数据存储功能
测量数据连续测量连续存储，存储时间大于1年。同时可通过数据接口输出到记录仪或其他计算机进行存储。
2、历史数据查询功能
可通过测量系统软件进行历史数据查询，也可将文件转换成Excel格式进行查询，查询时刻精确到秒。
3、校准功能：
放入标准量块后可校准测量精度。
4、C形架移动控制功能：
可根据被测板材的宽度设定C形架的位置和移动距离，设置完成后驱动C形架移动。
5、通讯接口：
TCP/IP协议，光纤传输，测厚仪至主控机柜。
适用行业：
轧钢、有色金属、橡胶、塑料、木板等。
技术参数：
|
型号 |
测量范围 （mm） |
测量精度 （mm） |
测量频率 （Hz） |
重复精度 （mm） |
使用环境温度 （℃） |
|
HW03-SG20 |
0-20 |
±0.03 |
1000 |
0.01 |
-10-50 |
|
HW03-SG30 |
0-30 |
±0.03 |
1000 |
0.01 |
-10-50 |
|
HW03-SG50 |
0-50 |
±0.12 |
1000 |
0.01 |
-10-50 |
注：设备型号中版本号随技术升级变化，订货型号以合同约定为准。其他型号可定制。
