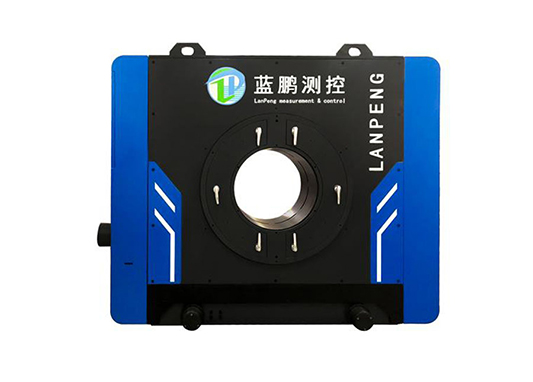

JG04Z-SG系列 四轴智能测径仪
咨询电话：17331253826
微信关注
1、测量原理
2、测头的布置形式
适用于较大直径轧制棒材，轧制圆管、焊接圆管等产品直径椭圆度的在线测量。
3、功能描述：
主控室液晶显示器：管材截面的最大/最小直径、平均值、椭圆度；各路测头的分项测量值；设定的钢管长度、速度、标称直径、上下公差等；尺寸波动趋势预报（输入钢管长度和速度后可以对应外径在管材的位置），缺陷分析曲线。
实时显示管材长度变化，管材实时温度值，最大最小值和超差尺寸在管材的具体位置，光标移动到相应位置即可显示；实时显示测量数据动态趋势。
当测量数据在设定的范围内变动时，数据呈现绿色；当测量数据超差（即超出设定的范围）时，数据的颜色呈红色。
产品参数设置：可设置产品规格、正负公差等参数；
系统参数设置：可设置故障通道、通信端口、系统的校零等；
数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸，时间精确到秒；
报警设置：可设置超差、设备超温、管材超温报警的阈值；
修正功能：自动/手动，输入热膨胀系数后校准；
温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)；
超差报警：主控室相关数据颜色警示及报警器声光报警。
测径仪超温报警：主控室报警器声光报警。
管材超温报警：主控室报警器声光报警。
TCP/IP协议，光缆传输，测径仪至主控机。
TCP/IP协议，光缆传输，主控机至现场LED屏。
（5）智能功能
可插入SIM卡，实现和服务器的远程通讯（经客户允许，选装）；
设备用于轧制大型棒材生产线，可对圆钢和方钢进行在线尺寸检测。
型号
测量范围
（mm）
轧材直径
（mm）
测量精度
（mm）
重复性
（mm）
测量频率
（Hz）
外形尺寸
重量
（kg）
JG04-SG150-A
20-150
35-135
±0.03
0.01
500-2000
1880×430×1700
980
JG04-SG165-A
0-165
0.5-150
±0.03
0.01
500-2000
1880×430×1700
1100
JG04-SG185-A
55-185
70-170
±0.03
0.01
500-2000
1980×430×1800
1200
JG04-SG235-A
105-235
120-220
±0.03
0.01
500-2000
1980×430×1800
1280
JG04-SG285-A
155-285
170-270
±0.03
0.01
500-2000
2100×480×1900
1480
JG04-SG600-A
100-600
160-500
±0.02
0.01
500-2000
2300×500×2100
1680
（1）显示内容
（2）软件功能
（3）报警功能
（4）通信接口
智能捕捉最佳的测量位置并自动实现高度的调整；
智能监测机体的温度，并根据机体的实际温度智能启停自循环降温系统和外部风机的启停；
监测被测物的温度并根据被测物的温度智能计算膨胀系数（需选配测温仪）；
智能监测镜头的洁净度，需要维护擦拭时自动提示“请维护”；
具备系统自检功能，定时自检，保证系统的稳定性和测量数据的准确性；
智能监测循环风量的大小，在风量不达标时自动进行提示；
具备远程升级功能，在有更新版软件时提示升级；
可通过手机APP实时观测测量数据；
可与客户的MES、ERP、PDA等系统提供数据对接服务（需提供通讯协议）；
可连接执行机构实现闭环控制（需对执行机构进行论证）；
4、应用范围：
5、技术参数：
