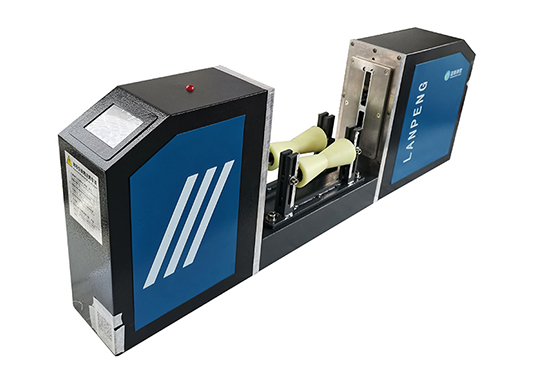

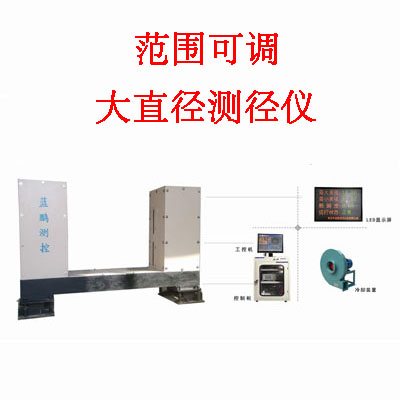

JG01-SG系列 单轴大量程测径仪
咨询电话:17331253826
微信关注
1、测径仪功能描述:
* 量程大于90mm。
* 实时测量:实时显示测量值,数据刷新 1~10次/秒可设置。
* PID控制:实时反馈,实现工业现场闭环控制。
* 超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。
* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输出,实现现场设备组网连接。
* 外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机实现数据显示和存储(选配)。
* 接口形式:模拟量 0~10V4~20mA。
* 数字接口 RS422/RS485 (二选一)。
注:此系列可定制同款式智能测径仪。
2、应用范围:
适用直径或宽度尺寸大于90mm的产品的测量,设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电缆等产品的在线外径检测,也可用于各种板材宽度的测量。
3、技术参数:
型号
测量范围
(mm)
轧材直径
(mm)
测量精度
(mm)
重复性
(mm)
测量频率
(Hz)
外形尺寸
重量
JG01-SG100
20-100
35-85
±0.02
0.01
500
380×185×320
15
JG01-SG150
20-150
35-135
±0.03
0.01
500
1000×130×350
38
JG01-SG165
0-165
0.5-150
±0.03
0.01
500
1000×220×370
50
JG01-SG185
55-185
70-170
±0.03
0.01
500
1000×130×400
45
JG01-SG235
105-235
120-220
±0.03
0.01
500
1000×130×450
50
JG01-SG285
155-285
170-270
±0.03
0.01
500
1000×130×500
55
