一文带你了解在线测长仪的各项信息!

作者:蓝鹏测控发布时间:2023-09-23阅读次数:



管材、棒材、板材、H型钢等很多类型的轧材都需要根据固定的长度进行裁切,而在线测长仪既可以检测数据,给裁切系统一个信号,又可以检测裁切后的长度是否合格,至于将在线测长仪安装在哪里,应用于哪种情况,则完全根据厂家需求定制。

什么是在线测长仪?
在线测长仪主要是为热轧钢这种恶劣环境下的产线研发的长度检测设备,安装在产线上,即可进行长度的在线检测,还可检测圆形轧材的外径尺寸,如果是冷轧轧材,则需要进行补光。

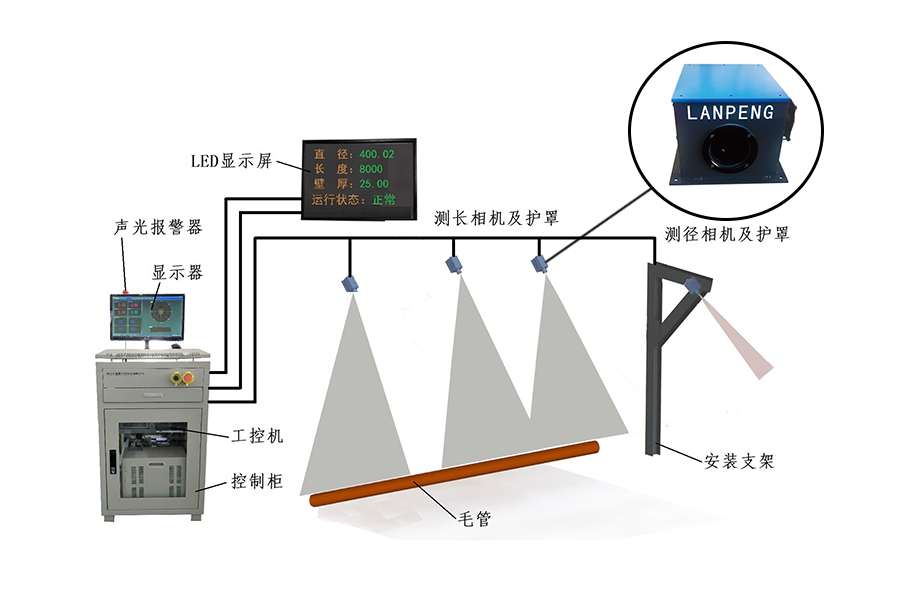

测长仪工作原理(以钢管为例):

钢管头部处于相机视野之内,通过相机视野中间的测径基准线明暗分界点的像素值可以测得钢管的直径D;通过钢管头部与相机边界的L1和相机边界与钢管尾部的距离L0可以测得钢管的长度。

技术参数:
直径测量范围(mm):0~600(定制);
直径测量精度(mm):±0.6;
长度测量范围(mm):4500~11500(定制);
长度测量精度(mm):±10;
测量频率(相机拍摄频率):14帧/秒;
允许被测物温度(℃):600~1300;
使用环境温度(℃):-10~50;
存储温度(℃):-25~75;
在线测长仪的功能特点:
1、显示内容
显示被测钢管的理论长度、实时长度及长度偏差。切换界面可实时显示钢管穿孔过程图像。2、软件功能
产品参数设置:可设置产品规格、正负公差等参数,尺寸超公差报警;
系统参数设置:可设置通信端口、相机的参数等;
数据存储:测量数据自动记录,存储时间大于1年,可查询某一被测件的尺寸;
报警设置:可设置报警的阈值;
修正功能:输入热膨胀系数后测量热态钢管可显示常温尺寸;
校准功能:自动/手动校准,误差过大时校准可恢复精度;
3、报警功能
超差报警:相关数据颜色警示及声光报警。
4、通信接口
TCP/IP协议,光缆或网线传输。
RS422协议,可向生产控制系统传输测量数据。
在线测长仪的使用
接通电源,设置被测物的基本参数并保存,如本次测量与上次测量的被测物型号相同,可忽略此步;点击开始测量即可自动完成。
测长仪应用范围
热轧棒材、钢管、有色金属棒材、管材、H型钢、钢板、扁钢等的在线长度检测
在线测长仪的选择
根据被测物的规格定制合适量程;
轧材工况进行详细了解,如热轧、冷轧、水雾、安装位置等;
选择自己所需的配件;
提出所需功能;
由负责人给出具体的可实行方案,双方确定,并进行定制。
在线测长仪是为长度检测研发的智能设备,被测钢管越长,所需工业相机越多。具体每个测头的测量范围与现场安装及所选镜头等多种因素有关。
总之它具备测控系统,可远程观测产线情况,为长度进行高精度智能在线检测,也是现在的轧钢产线中常用的测量模式。
