虽然说在线检测是目前备受工厂喜爱的测量方式，然而有的生产线总会因这样那样的原因，无法将测径仪安装在生产线上检测，亦或是使用方需对圆棒的各部位进行外径尺寸的精确测量。这就需要圆棒扫描式测径仪来进行检测，简单来说，做一个支架，制成圆棒，将圆棒放入支架内，来回移动测径仪即可完成全长的外径尺寸检测。

圆棒扫描式测径仪的检测原理与普通式的测径系统相同，均为光电检测原理进行高精度的检测。测径仪每组发射镜头和接收镜头都是一套完整的物方远心光路系统。所谓物方远心光路系统是指将被测物放置在远心光路（即平行光视场）中进行成像并进行尺寸测量的光学系统。

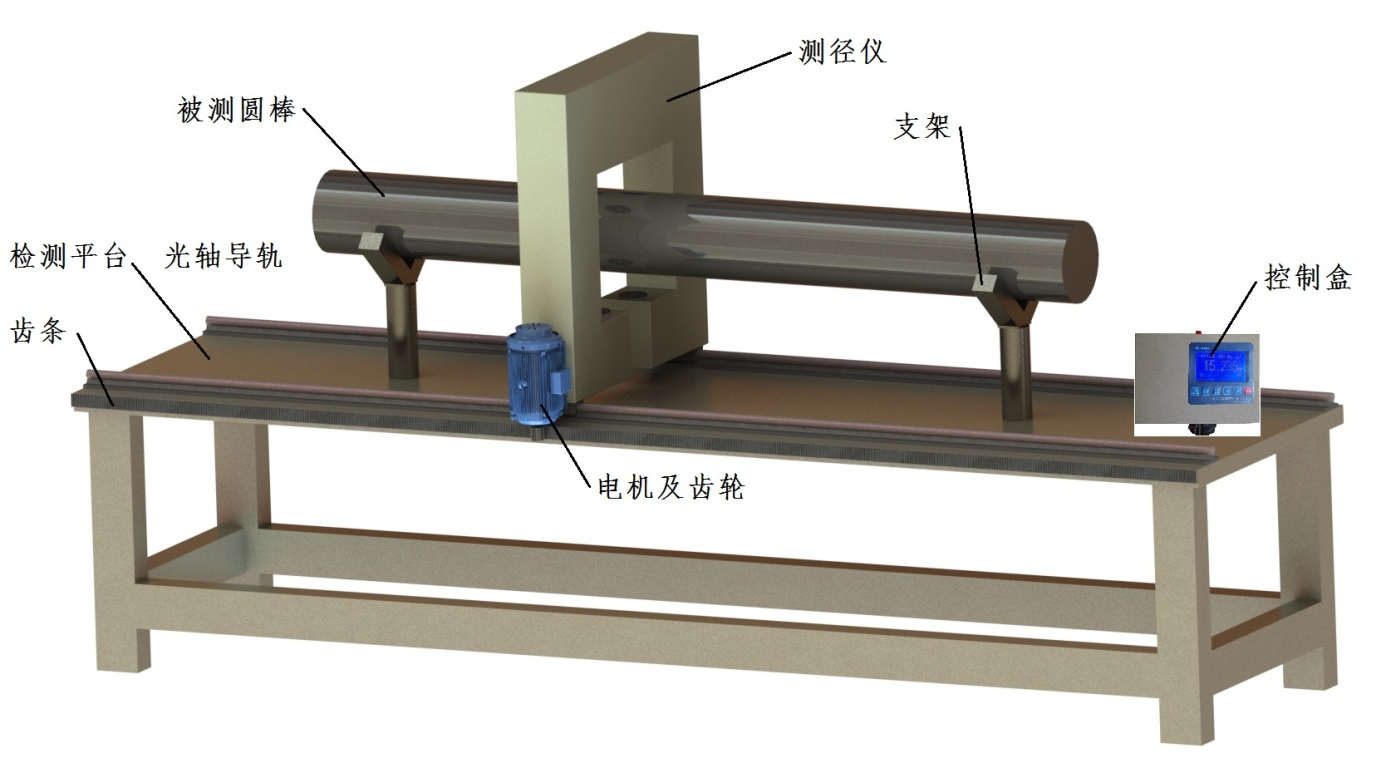

圆棒扫描式测径仪整套设备主要由测径仪、控制盒、平台、支架、光轴滑块副、滑台、传动机构、电机等组成。
测径仪通过光轴滑块副安装在平台上。测径仪一侧安装电机，电机轴上的齿轮与平台侧面的齿条配合，电机转动时可带动测径仪沿平台上移动。测量时将被测圆棒放置在平台的两个支架上，启动电机可对圆棒的全程进行扫描测量。测径仪的行程约为3000mm（可定制），当测径仪处于平台的两端时可以对圆棒进行吊装操作。
测径仪上设置1组双镜筒测头，测头沿竖直方向安装，可以测量圆棒水平方向的直径尺寸。如需测量其他方向的尺寸可转动圆棒后再次进行测量。平台的一侧安装一个控制盒，测径仪获取的原始数据传输到控制盒进行计算和显示。当测量数据超过设定的公差范围时，系统自动声光报警。测量数据显示频率为3次/秒，测径仪的移动速度约为150mm/s，因此，每50mm可以显示一个测量数据，可定制成2000Hz的测径系统，这样能在更短的间隔内检测外径尺寸。
这种测径仪的设计尤其在使用圆棒且对其精度要求高的场合更实用，生产线中，大部分还是将测径仪直接安装在生产线上，进行线上检测。不管哪种方式，适合使用方的就是更好的。
