厚度智能测量 钢板用激光测厚系统

作者:蓝鹏测控发布时间:2022-01-21阅读次数:

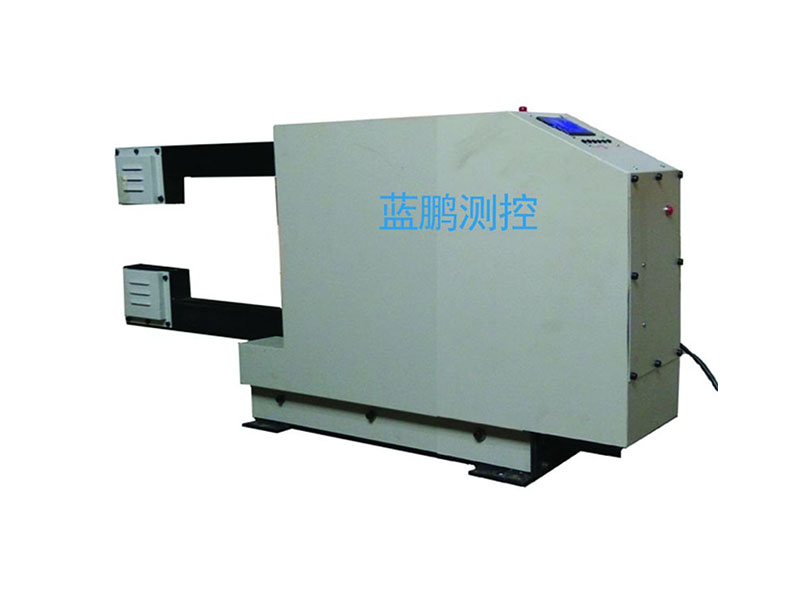

为了实现对热轧钢板的在线厚度测量,建立了自动激光测厚系统。激光测厚仪以激光上下相对的两个激光传感器为一组,完成一个点的检测,既然是点的检测,对一些空隙大的板材如孔隙大的海绵等不能测量。对各种其他类型的板材厚度则能实现很好的检测,在各种钢板生产中同样能进行高精度的检测。

测量原理:激光测头1和激光测头2以固定间距A相对布置,工作时激光测头1发射一束激光照射被测物的下表面,下表面光斑的漫反射光再返回到激光测头1内的CCD芯片上,通过对CCD芯片上光斑的位置分析和计算,可以得到激光测头1到被测物下表面的实际距离B1;同理可以得到激光测头2到被测物上表面的距离B2。用两个测头之间的间距A减去两个测头到被测物上下表面的距离B1、B2即可得到被测物的厚度H。

钢板激光测量系统受高温辐射影响较小。能够满足工业生产线上热轧钢板自动厚度测量的稳定性好、精度高、受外界干扰小等要求。
技术参数及环境要求
测量范围:0~500 mm(可定制);
测量精度:≤±0.1 mm(根据板材厚度及测头选取不同,精度不同,可达到0.03mm);
测量频率:≥500Hz;
电源电压(V):AC 220±15% ,50Hz;
被测物允许温度(℃):-10~1000;
存储温度(℃):-20~+70;
激光保护等级:IEC2;
工作环境温度(℃):-10~50;
工作环境湿度(RH):90%(无冷凝)。
激光测厚仪具备厚度测控软件系统,当采用多个测头检测多个点时,可实时显示多个测量点的厚度值、平均厚度及其标准值、上下公差等,绘制并实时显示平均厚度的波动曲线等。
激光测厚仪用于热轧、冷轧钢板的厚度检测,检测及时,另外还可以安装测宽测头(光电或激光均可),完成宽度与厚度的同时检测。
