盘点6种不同原理的厚度测量仪

作者:蓝鹏测控发布时间:2021-10-21阅读次数:

 厚度测量仪是用于厚度尺寸检测的,而根据原理不同,又分为多种测量设备,而不同的测厚仪可应用的场合也不同,本文就简单的介绍一下。
1、激光测厚仪

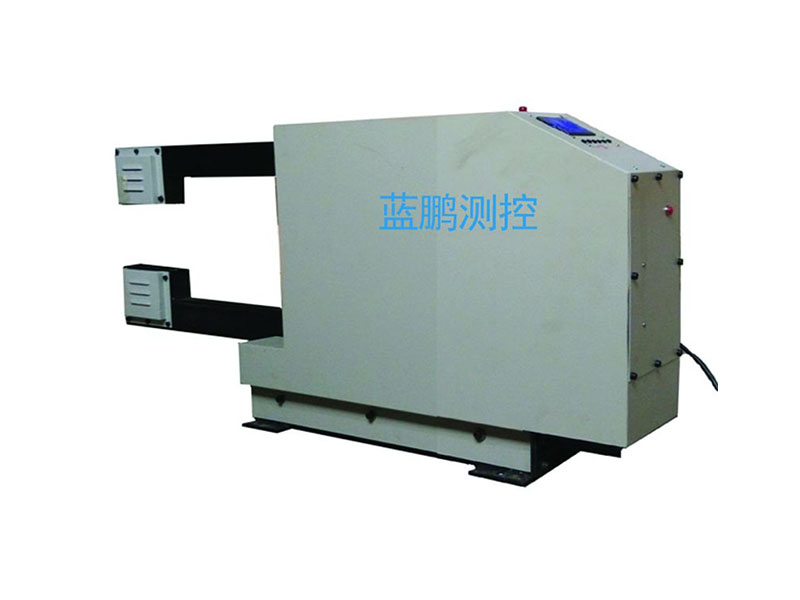

激光测厚仪整体采用C型架结构,C型架上安装上下两个对射的激光位移传感器,可测量一个点的厚度尺寸。对需要多个点进行检测的设备,则可安装多组激光测头,完成检测,除了多点测量,还可制成扫描式测量仪。适用行业:轧钢、有色金属、橡胶、塑料、木板等。各种类型的板材整体厚度均可检测。

2、射线测厚仪
射线测厚仪系统使用对人体伤害较小的X射线源。进入电离室的X射线,其中一部分和电离室壁以及电离室内所充的气体发生光电效应和散射。其次级电子使电离室内的气体产生正负离子。在电离室电极电压的作用下分别流向负、正极。正、负极收集到的电流为10-9A~10-8A量级。通过静电计转变为电压信号。射线源和电离室之间加上钢板后,由于钢板吸收掉一部分X射线。使电离室的电离电流减小。静电计的输出电压U也就随之变化。钢板越厚电离电流就越小。静电计的输出电压和厚度值的关系,可计算出厚度。可用于钢板、橡胶板、止水带等的在线精密测量和控制,主要用于薄板的检测。
3、光电测厚仪
通过光电照射形成的阴影检测厚度尺寸,这种检测方式适合宽度较小且波动幅度小的板材测厚,尤其适用于静止状态的检测,如窄带钢的在线测宽测厚。
4、超声波测厚仪
超声波在各种介质中的声速是不同的,但在同一介质中声速是一常数。超声波在介质中传播遇到第二种介质时会被反射,测量超声波脉冲从发射至接收的间隔时间,即可将这间隔时间换算成厚度。超声波测厚仪为手持式测厚仪,不能进行在线检测,但可对涂镀层等进行检测。
5、磁性测厚仪
在测定各种导磁材料的磁阻时,测定值会因其表面非导磁覆盖层厚度的不同而发生变化。常用于测定铁磁金属表面上的喷铝层、塑料层、电镀层、磷化层、油漆层等的厚度。
6、涡流测厚仪
当载有高频电流的探头线圈置于被测金属表面时,由于高频磁场的作用而使金属体内产生涡流,此涡流产生的磁场又反作用于探头线圈,使其阻抗发生变化,根据探头线圈阻抗的变化可间接测量金属表面覆盖层的厚度。常用于测定铝材上的氧化膜或铝、铜表面上其他绝缘覆盖层的厚度。
各种测厚仪原理不同,应用场合不同,在线测厚常用的还是激光测厚仪,无危害,适合在线检测。
