【案例分享】为石英管生产而定制的测径仪

作者:蓝鹏测控发布时间:2022-05-06阅读次数:

 石英管是用二氧化硅制造的特种工业技术玻璃,石英管大致可分为以下几种:透明石英管(外径1.5mm~300mm)、滤紫外石英管、彩色石英管等。

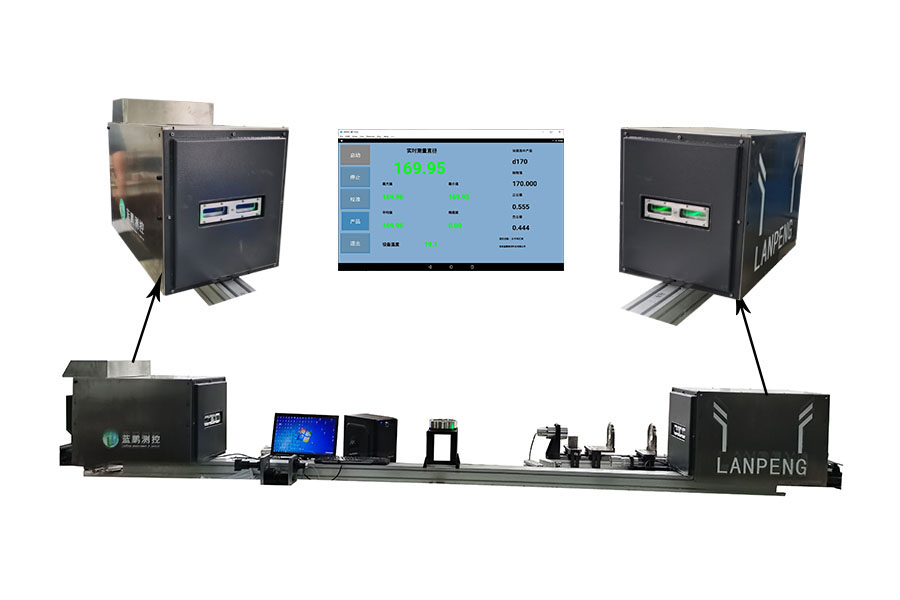

石英管、棒等的质量检测同样包括外径尺寸及椭圆度尺寸,蓝鹏测控就根据某石英管生产厂的实际情况为其定制了一款专用外径测量仪——JG01-SG185型测径仪,可对55~185mm(可定制)范围的石英管进行检测。

根据石英管生产现场情况,JG01-SG185型测径仪采取发射镜头和接收镜头分开设置的方式安装。整套系统主要包括发射箱体、发射镜头、接收箱体、接收镜头、电器盒、吊杆和嵌入式智能模块等。

测径仪的发射箱体外形尺寸约为500×500×500mm,接收箱体约800×500×500mm,发射箱体和接收箱体之间的净间距约2800mm。发射箱体和接收箱体采用角钢焊接骨架,面对石英管一侧采用双层水套,可接现场循环水冷却。视窗部位设置耐高温防爆镜片。其余侧面用不锈钢板包覆(箱体后部敞开)。箱体中部安装镜头和电器盒的部位设置底板,镜头下方和上方分别留有高度不小于100mm的空间,客户可放置冷凝器为镜头冷却降温。
发射箱体和接收箱体通过吊杆安装在车间天花板上,安装应牢固无晃动。安装时应将发射镜头和接收镜头的光路调正,如紧固牢固后光路发生偏斜,可松开镜头与箱体的连接螺栓重新调试管路并重新进行尺寸标定。
测径仪不用工控机,配置嵌入式智能模块系统,智能模块配置7吋触摸显示屏。测头取得的被测石英管的原始测量数据传输到智能模块的测量软件进行处理、计算,计算结果在显示屏上显示。当测量数据超过设定的公差范围时,系统自动驱动声光报警器报警提示。
上电进入智能模块系统

点击左上角启动按钮,启动测量。
其中实时测量直径显示的是实时测量到的内容。最大最小平均椭圆度统计的是一段时间的数据。
设备温度显示的是测径仪温度,如果超过危险数值会报警。
右侧显示的是当前选中产品的名称以及标称公差。
点击停止按钮停止测量动作。
基本参数
1、测量范围(mm):55~185
2、可测被测物直径(mm):70~170
3、允许被测物摆动范围(mm):±7
4、测量精度(mm):≤±0.05
5、测量频率(Hz):500
石英管测径仪可实现石英管的外径及椭圆度的尺寸检测,可应对热轧检测,同时蓝鹏提供各种轧材的外径测量仪的定制,热轧、冷轧、透明、半透明、非透明、熔融状态、易形变轧材等均可定制合适的测量设备。
