【案例分享】带测控软件的双轴测径仪在不锈钢管的应用

作者:蓝鹏测控发布时间:2022-10-27阅读次数:



上次案例分享中讲到了双测头双向测径仪在不锈钢管中的应用,还有其他不锈钢厂也定制了这种类型的测径仪。以应对各种规格的高精度检测。


与上次不同的是,前一个测径仪的测头是在水平与垂直位置布置,本文介绍的双向测径仪则是在45度角的位置布置,当然测头之间仍然是垂直状态。所以,测头的位置与角度是根据生产需求进行定制的。


双轴测径仪的主体上,依然有2个触摸屏,既可对测径仪的各项信息进行设置,又可显示检测数据,每个触摸屏控制一组双向测头,上边的用于小尺寸测头触摸屏,下边的则是大尺寸测头触摸屏。


设备参数

测量范围(mm):φ0~φ70;

可测被测物直径(mm):φ0.1~φ60;

测量精度(mm):±0.01;

重复精度(mm):<0.01;

测量频率(Hz):500;

被测钢种:不限;

轧制产品的温度:≤200℃;

连续轧制时间:不限;

终轧速度:不限;

中心高:待定;

整根棒材都检测;

调高功能:看完现场后确定。

显示内容

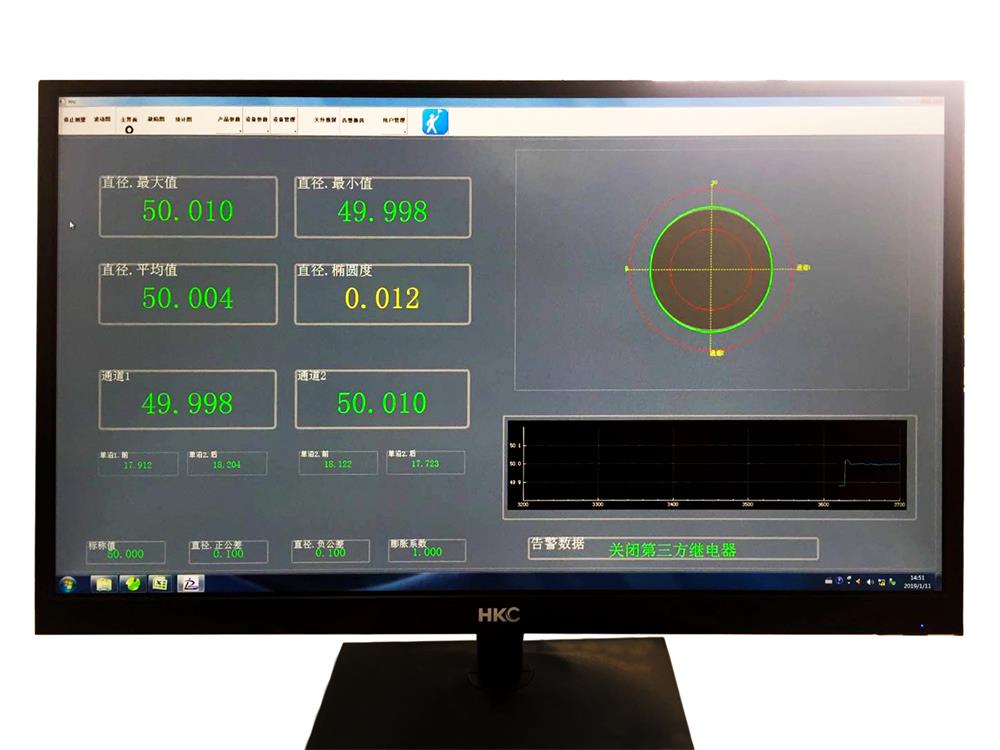

主控室LCD显示器:轧材外轮廓尺寸及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线,轧材截面的最大/最小直径、椭圆度,各路测头的分项测量值,显示小数点后三位数。


软件功能

产品参数设置:可设置产品规格、正负公差、材料密度等参数;

系统参数设置:可设置故障通道、通信端口、冷热系数、系统的校零等;

数据存储:数据记录,存储时间大于1年;历史数据查询,可查询某一时刻的尺寸,时间精确到秒。按生产班次进行存储,例如本班次的炉号、钢号、件数,自动存储为一个文本;

报警设置:可设置超差、超温报警的形式和阈值;

修正功能:自动/手动,输入热膨胀系数后校准;

超差报警:主控室相关数据颜色警示及蜂鸣器声音报警;

数据输出:测量数据输出给PLC,实现自动分拣功能;

系统防护:抗电磁干扰;防高温、防粉尘的保护措施;

设备总功耗(kW):≤1.0。

双轴测径仪是从两个方向对外径尺寸进行检测,并计算椭圆度尺寸的设备,可对整根轧材的各位置进行检测,盲区小,确保每个轧材的品质达标。
